Tillbehör och specialiserade uppspänningsverktyg

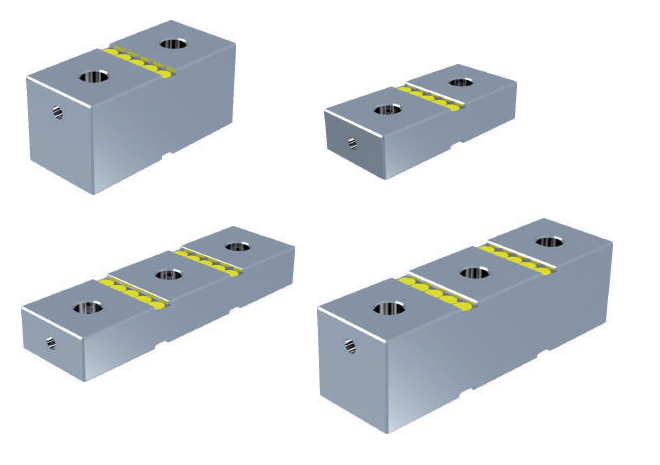

Ett plant magnetbord löser många uppgifter, men ibland krävs anpassade lösningar för komplexa geometrier. Induktionsblock fungerar som en förlängning av bordets magnetfält. Genom att placera ett plant induktionsblock på huvudbordet kan du lyfta upp arbetsstycket. Detta ger maskinspindeln fri åtkomst att bearbeta detaljens kanter eller borra igenom materialet utan att skada själva magnetbordet. Det är en enkel metod för att öka flexibiliteten i en standardmaskin.

För runda eller oregelbundna detaljer finns andra specialverktyg. En ERGOBOLL 80 är en aluminiumsfär med en inbyggd finpolig magnet. Den går att tippa i 90 grader och rotera i 360 grader. Detta ger en extremt flexibel uppspänning vid polering, svetsning eller montering av små komponenter. När du bygger upp din maskinpark är det just kombinationen av ett kraftfullt grundbord och rätt tillbehör som skapar en effektiv produktionscell. Du kan se fler exempel på hur dessa moduler samverkar i vår översikt för magnetverktyg och LED-belysning. Rätt tillbehör minskar behovet av dyra specialfixturer.

Säkerhet och hantering av tungt material

Säkerheten är alltid högsta prioritet när du arbetar med starka magnetfält och tunga metallstycken. Ett magnetbord med en hållkraft på 120 N/cm kräver respekt och rätt handhavande. Operatören måste alltid säkerställa att arbetsstycket täcker tillräckligt många magnetpoler för att uppnå maximal friktion och hållkraft. Smuts, spånor eller ojämnheter mellan bordet och materialet skapar en luftspalt. Även en bråkdel av en millimeter luftspalt reducerar magnetens kapacitet drastiskt.

När materialet väl är bearbetat måste det flyttas säkert från maskinen. Här fyller lyftmagneter en kritisk funktion. I vårt sortiment av magnetverktyg finns lyftmagneter med kapacitet från 100 upp till 3000 kilo. Dessa är utrustade med en säkerhetsfaktor på 3.5 och en mekanisk säkerhetsspärr som förhindrar oavsiktlig avmagnetisering under lyftet. Regelbundet underhåll av både bord och lyftutrustning garanterar att utrustningen presterar enligt specifikation år efter år. Underhållet inkluderar noggrann rengöring och kontroll av yttoleranser med en brytbryne för att avlägsna eventuella grader. Nästa steg är att matcha rätt bord mot din specifika maskintyp.

Så väljer du rätt utrustning för din verkstad

Valet av magnetbord styrs helt av din produktionsmetod. Planslipning kräver ett tätt polavstånd för att hålla tunna plåtar helt plana utan deformation. Fräsning kräver ett glesare polavstånd och maximal hållkraft för att motstå sidokrafterna från ett stort fräsverktyg. Ett felaktigt val leder till kasserade detaljer och i värsta fall maskinhaveri.

Börja med att mäta maskinens arbetsområde och bedöm storleken på dina typiska arbetsstycken. Om du ofta bearbetar stora plåtar kan ett magnetbord för fräsmaskiner med seriekoppling vara den mest flexibla lösningen. Då kan du koppla samman flera enheter, exempelvis EEPM-2000, för att täcka hela maskinbordet. Utvärdera också om du behöver passiva block för att skydda ytan vid genomborrning. Ett korrekt dimensionerat system minskar ställtiderna radikalt och betalar ofta av sig självt genom ökad maskinutnyttjandegrad.

Att investera i rätt uppspänningsteknik handlar om att matcha magnetens polavstånd och hållkraft mot dina specifika bearbetningsmetoder. Ett elektropermanent system ger dig snabba byten utan värmeproblem, medan ett permanent neodymbord erbjuder en pålitlig och oberoende lösning. Analysera dina vanligaste arbetsstycken, välj rätt poltäthet och komplettera med induktionsblock för att maximera fräsmaskinens kapacitet och säkerhet.
